ТИПЫ И ПОДКЛЮЧЕНИЕ ДАТЧИКОВ

Смысл работы любого датчика заключаются в преобразовании определенного на него воздействия в какой либо сигнал (чаще всего электрический). Устройство датчика может быть различным по сложности, начиная от магнитоконтактного охранного датчика (проще некуда), до датчиков движения, использующих микропроцессорную обработку сигнала. Однако, структурная схема любого датчика может быть представлена рисунком, где

А - приемное устройство,
Б - устройство обработки сигнала,
В - устройство формирования выходного сигнала,

По способу обнаружения воздействия эти устройства можно подразделить на датчики:

  • движения (охранные, включения света, автоматического управления открыванием дверей). Физические принципы работы таких датчиков тоже могут быть различны (инфракрасные, радиоволновые, ультразвуковые),
  • температуры (пожарные, контролирующие различные технологические процессы, управляющие климатическими системами),
  • давления, уровня жидкости и так далее.

При обнаружении требуемого воздействия все они формируют определенный тип выходного сигнала. Стоит отметить следующие варианты:

  • Пороговый - датчик этого типа имеет два состояния - "0" или "1". Первое характеризуется, как правило, отсутствием выходного напряжения или разомкнутым контактом реле (для релейного выхода, иначе называемого "сухие контакты"). Во втором случае - все наоборот.
  • Аналоговый - здесь мы имеем изменение значения выходного (чаще всего) напряжения или сопротивления в зависимости от интенсивности воздействия на датчик контролируемого им параметра.
  • Цифровой - датчик формирует код, характеризующий его состояние. Кроме того, датчики этого типа могут передавать свой уникальный адрес. Отсюда их название - адресные датчики. Код этот может быть последовательным и параллельным. Для подключения цифрового датчика, использующего последовательный код достаточно двухпроводной линии, параллельный код требует количества соединительных проводов в соответствии с его разрядностью.

Кроме того, датчики можно подразделить на требующие для своей работы напряжения питания и, обходящиеся без него. Различные виды датчиков, которым для работы нужно питание могут получать его от отдельной линии, так и от сигнальной цепи (про датчики систем сигнализации говорят, что они питаются по шлейфу).

ПОДКЛЮЧЕНИЕ ДАТЧИКОВ

Подключение датчика производится, как правило, к исполнительному устройству. Для охранно пожарной сигнализации таким устройством является приемно контрольный прибор. Схема подключения зависит от типа датчика, точнее от вида формируемого выходного сигнала. Перед тем как привести основные схемы подключения датчиков скажу несколько слов про выход типа "сухие контакты". Рассказывая про магнитоконтакные извещатели я уже останавливался на этом вопросе, но повторюсь еще раз.

По своему первоначальному состоянию контакты могут быть нормально замкнутые (дежурный режим или "норма"). При тревожном состоянии они соответственно размыкаются.
Нормально разомкнутые - диаметральная противоположенность первых.
Переключающие - комбинация двух вышеперечисленных.

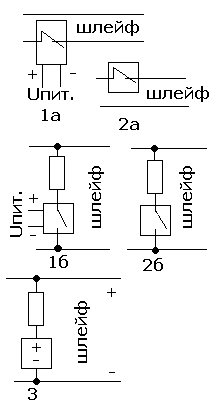

Теперь - несколько схем подключения датчиков различных типов (рисунок слева):

  • Датчик, имеющий релейный выход ("сухие контакты") с питанием по отдельной линии (а - нормально разомкнутые, б - нормально замкнутые).
  • Датчик "сухие контакты" без питания (а - нормально разомкнутые, б - нормально замкнутые).
  • Датчик, с питанием по шлейфу сигнализации, датчик имеющий цифровой выход (адресный). (ВАЖНО! требуется соблюдать полярность шлейфа).

Значение резистора R определяется типом приемно контрольного прибора, предназначен этот резистор для ограничения тока шлейфа сигнализации при срабатывании датчика.

Несколько слов про количество датчиков, подключаемых к одному шлейфу сигнализации. В первых двух случаях - практически без ограничений. Все определяется параметрами соединительных линий и источником питания. Для варианта 3 расчет осуществляется следующим образом: K=Iшл./Iдатчика, где K - максимально допустимое количество датчиков Iшл. - максимально допустимый ток шлейфа сигнализации конкретного типа используемого приемно контрольного прибора Iдатчика - ток потребления датчика.
